■產品結構原理

　　結構：GK臥式刮刀卸料離心機主要由刮刀機構、門蓋組件、轉鼓組件、機座組件、傳動系統、液壓系統及電氣控制系統等部件組成。機座組件為承載部件，主要包括底板、機殼;軸承箱及背板為整體焊接件;轉鼓組件為轉動部件，主要由轉鼓、主軸、軸承及從動皮帶輪組成，其中轉鼓通過主軸懸臂支承于機座內;機殼前端為門蓋，門蓋上裝有刮刀機構、進料管、洗滌管及卸料斗;液壓系統單獨外置;主電機上裝有液力偶合器，通過三角帶與從動皮帶輪相聯;電氣控制系統為單獨部件，可安裝在操作適宜的位置。

　　工作原理：主機全速運轉后，打開進料閥，被分離的懸浮液通過布料斗進入轉鼓內并均勻地分布在過濾介質上。在離心力作用下，液相通過過濾介質和轉鼓壁上的小孔甩出轉鼓體外，而固相則截留在過濾介質上形成濾渣。當濾渣層達到一定厚度時，關閉進料閥，同時打開洗滌閥對固相物進行洗滌后甩干。最后利用旋轉刮刀將濾渣層卸下并經卸料斗送出機外。

■GK型臥式刮刀卸料離心機產品特點與用途

　　GK系列離心機是一種臥式寬刮刀卸料、自動控制、連續循環工作過濾離心機。能在全速運轉下循環實現進料、分離、洗滌、脫水、卸料、洗網等工序。具有結構新穎、運轉平穩、操作方便、適用范圍大、自動化程度高、勞動強度低等特點。適合分離含固相物粒度大于0.015mm,濃度范圍在25-60%的懸浮液。防爆型可用于易燃易爆的固液分離。適用于化工、化肥、食品、制藥等行業。

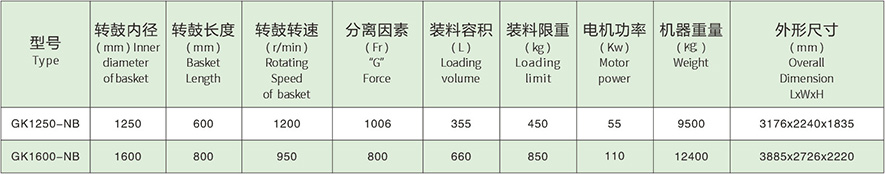

■主要技術參數 The main technical parameters

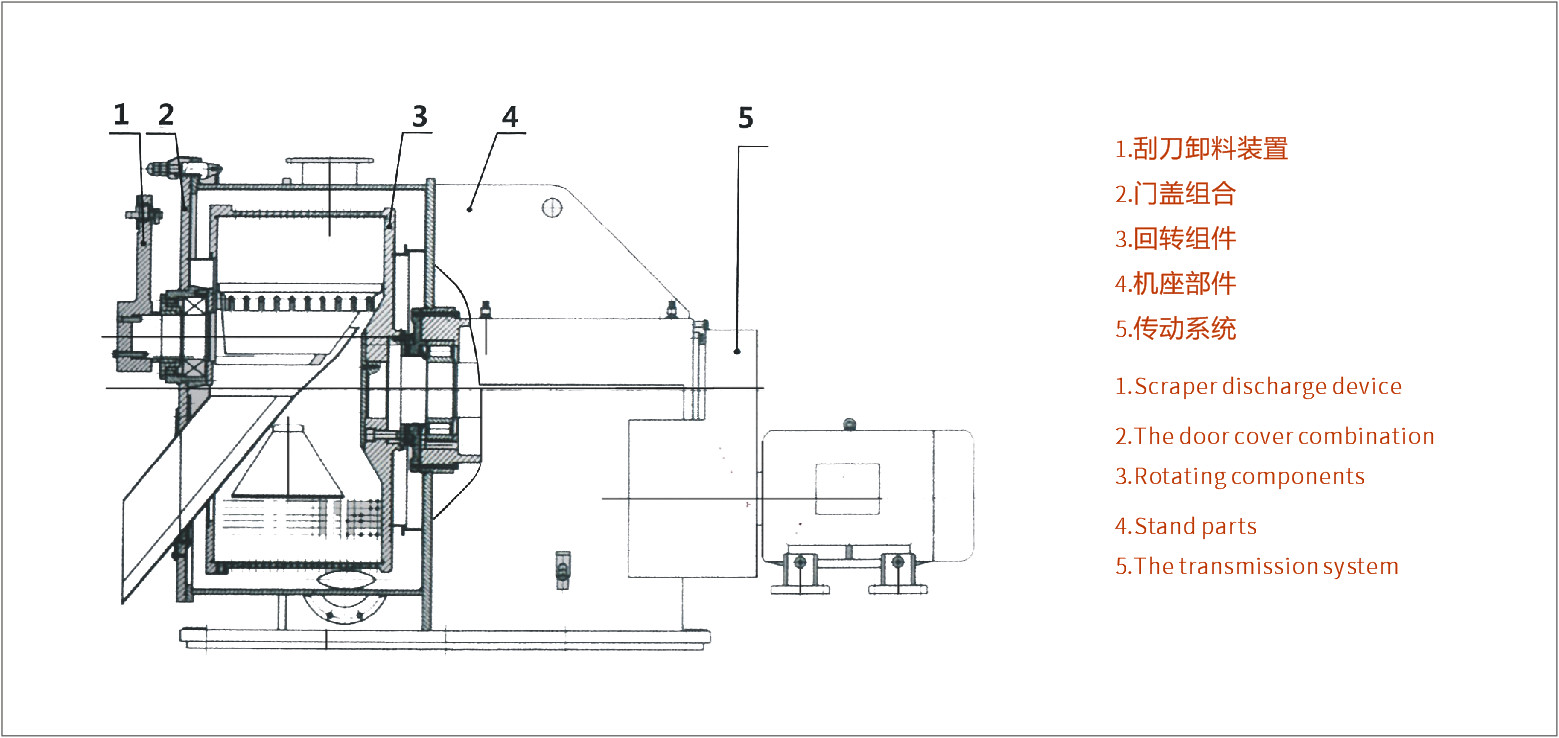

■結構示意圖 Structure diagram

    ■特別提示

　　1、技術參數以產品說明書為準。

　　2、洽詢時，請顧客詳細賜告物料特性參數及工況條件要求。

　　3、根據顧客的特殊需要，我們可以采取個性化的設計與制造：

　　(1)材質：物料接觸部分材質可為304、316L、2205、2507、904L、TA2等(也可采用襯包結構)。

　　(2)電機型式：可采用普通型或防爆型電機等。

　　(3)排液方式：母液與滌液可采取混合排放或分流排放。

　　(4)GK1600-NB可采用螺旋卸料結構。

　　(5)可商定其他技術要求。
